当您在 FFlex、Rflex 中分析柔性实体并在"云图"中查看结果时，如果要确定结果是否大于预期的应力值，则可以在云图对话框的“Max / Min”部分中使用"用户定义"类型和"用户定义的Max颜色"选项，如下所示。
STEP 1

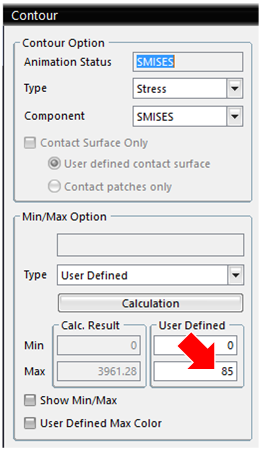

首先，更改为“User Defined” 类型输入预期的Max值。
STEP 2

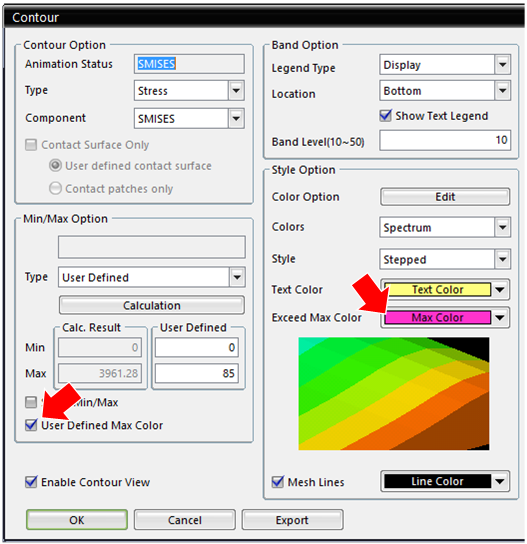

选中“User Defined Max Color”选项，然后选择右侧激活的"Max颜色"所需的颜色（基本为粉红色）。

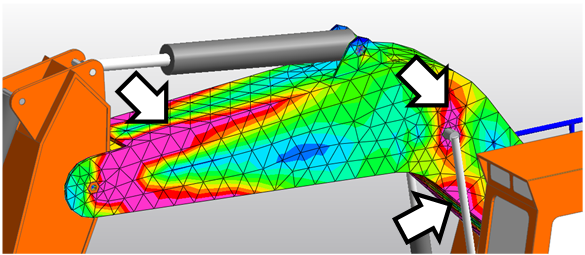

"超过Max颜色"中的颜色集将是"STEP 1"中大于输入的Max值时显示的颜色。
