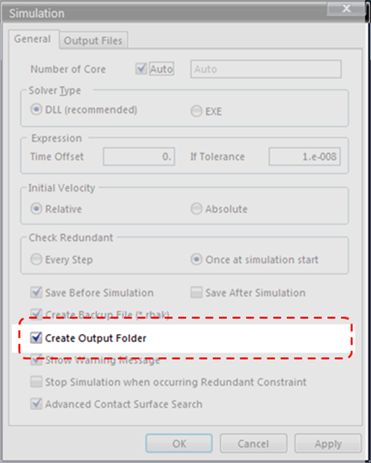

当RecurDyn以默认值仿真时，它会在新的结果文件夹（Output folder）中生成结果文件。这是为了避免每次仿真新生成的结果文件将其覆盖。如果关闭仿真选项对话框中的以下选项，则将创建与rdyn相同的文件夹中生成的文件。需要注意的是它将覆盖与以前创建的名称相同的文件。
如果启用了Create Output folder选项，如果要稍微修改模型，重新分析模型，并将其与以前的仿真结果进行比较，则应通过Import对话框选择新仿真的结果文件夹的rplt文件。为了便于使用，RecurDyn 的绘图模式具有名为“Import last simulated rplt file”的功能。
有关此的详细信息，请参阅 “对RecurDyn模型稍作修改后，如何轻松地比较仿真结果，（Multi Draw）”
◾ 点击Plot mode 的 “Home”选项卡的“Import and Export” 组的 “Import last simulated rplt file”
◾ 使用'Import last simulated rplt file' 后，您将能够在“Home”选项卡的“Draw”组中 选择“Update Plot”。

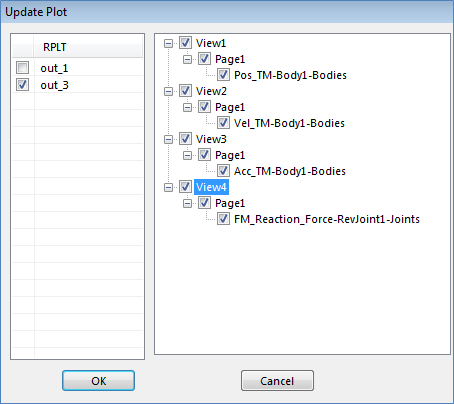

◾ 选择后， 您将看到出现'Update Plot' 对话框：
◾ 左侧的RPLT是从rplt中获取的数据，并选择要绘制的图形，从右侧的选项中选择要更新的绘图视图。

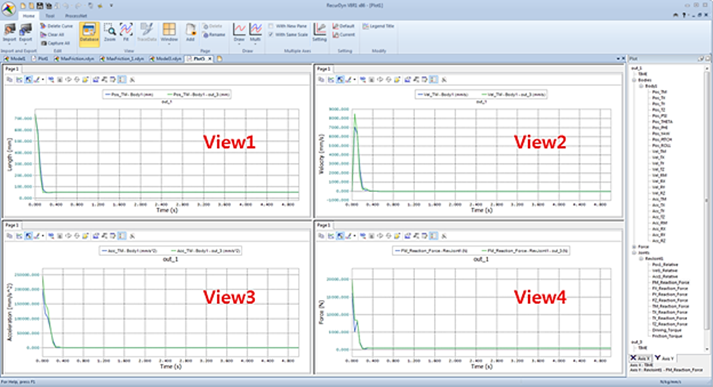

◾ 例如，在检查从view1到View4（如上所示）后，然后按“确定”，将从View1读取与当前图形相同的名称，并从与out_3对应的rplt 文件中读取具有相同名称的项目，并绘制该图形。
这样便可以轻松地将每个视图中绘制的图形与最终结果进行比较。
Active Version : RecurDyn V8R1 Service Pack 6
详细信息 ： Plot / Home / Draw / Draw / Update Plot
