ㆍ分析对象 : 瓦楞纸箱

研究目的 : 托盘运输和储存过程中防止货物倒塌和磨损的措施

PDF File Download (Click)


瓦楞纸箱常用于包装电子产品和消费品进行运输。在运输和储存过程中,瓦楞纸箱通常堆放在托盘上。托盘上堆 放的箱子由于地震或在运输过程中的振动都会导致箱子碰撞而倒塌。振动台常用于箱体性能的评估。尽管行业 标准是基于垂直振动测试,但近期更多的研究员关注进行包括翻滚(roll )和俯仰(pitch)在内的三自由度振动测 试。通过RecurDyn建立在三自由度振动台上瓦楞纸箱模型。采用RecurDyn建立了振动台的三自由度运动模型。 模拟了翻滚(roll )和俯仰(pitch)运动引起的接触、摩擦和塌陷。


仿真过程

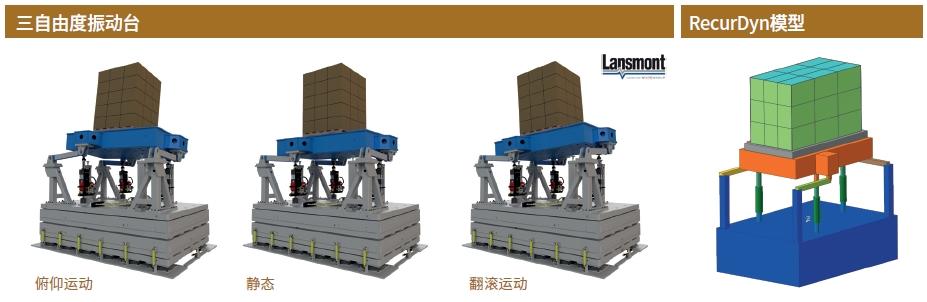

① 创在RecurDyn中创建三自由度振动台动力学模型

② 创建托盘中的瓦楞纸箱模型

③ 在托盘与纸箱以及纸箱与纸箱之间创建Geo contact

④ 创建防止叠放的纸箱倒塌的覆膜

⑤ 给三自由度振动台施加激励,以产生垂直、滚动和俯仰运动


关键仿真技术

想要精确复现三自由度振动试样台的特性,设置其组件间的约束至关重要

无需考虑纸箱的大小和质量,构筑施加振动的三自由度振动台模型

模拟防止纸箱倒塌的覆膜建模技术


工具包

ㆍRecurDyn/Professional


工程问题

• 堆放在托盘上的瓦楞纸箱上的印刷文字在运输过程中消失, 怀疑是由摩擦造成的

• 堆堆放的箱子有时会在运输过程中倒塌

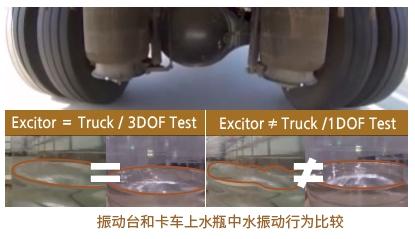

• 单自由度振动台无法准确再现卡车运输过程中货物的振动

• 使用振动台试验进行测试需要太多的时间和成本




解决方案

• 用RecurDyn软件再现了瓦楞纸箱堆放在三自由度振动台试验环境

• 使用Geo contact建立瓦楞纸箱与振动台间的接触

• 设置低接触刚度,实现防塌覆膜的仿真


结论

• 在RecurDyn模型中设置振动的激励信号,精确地再现了翻滚 ( roll )和俯仰(pitch)运动

• 准确模拟了瓦楞纸箱穿透覆膜和箱堆倒塌的过程

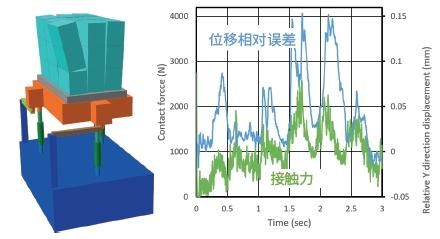

• 纸盒之间的接触力是磨损的来源,这一结论与预期相符




其他应用场景

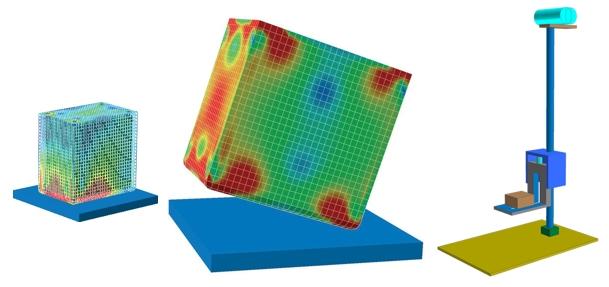

影响损害评估

ㆍ包装内产品损坏

ㆍ瓦瓦楞纸箱破损
