这是因为不适当的参数输入导致接触不良。更详细地说，这是因为输入的表面粗糙度值小于计算的油膜厚度，因此不会发生接触。 让我们做一个简单的模型，如图所示。

用圆柱体创建轴的几何，并利用EHD定义支撑轴的轴承。 轴是静止的，不旋转。

在某些情况下，EHD force可能会随着时间的推移而收敛到零，如上所示。 但这个结果与人们普遍预期的不同。轴有重力作用，轴承必须有力支撑。为什么会发生这种情况?

EHD力定义为两种力的和。 一种是由液压驱动的力，另一种是由接触驱动的力。

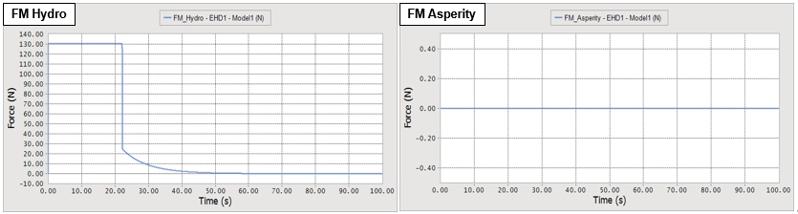

对于每种力，结果都表明液压力仅在开始时存在，随着时间的推移逐渐收敛到零，而接触力始终为零。 这意味着没有接触。

首先，让我们来看看液压的结果。
 因为轴是不旋转的，所以很容易认为没有液压的力，但事实并非如此。 在模型的初始状态中，轴承和轴之间存在间隙。 （该值是在定义名为Lubrication Gap的EHD时输入的值。）在分析过程中，重力会移动轴，从而产生液压力。 但是，由于轴移动到空隙大小后又停止，所以经过一段时间后，液压产生的力会收敛到零。

那么为什么没有接触呢，

Asperity contact pressure(pA)由以下表达式计算:

hr是由油膜厚度(h)和表面粗糙度（σs）组成的函数。表面粗糙度是在EHD property的其他选项中输入的值，油膜厚度是初始状态的值可以设置，但最终结果是分析计算的结果。

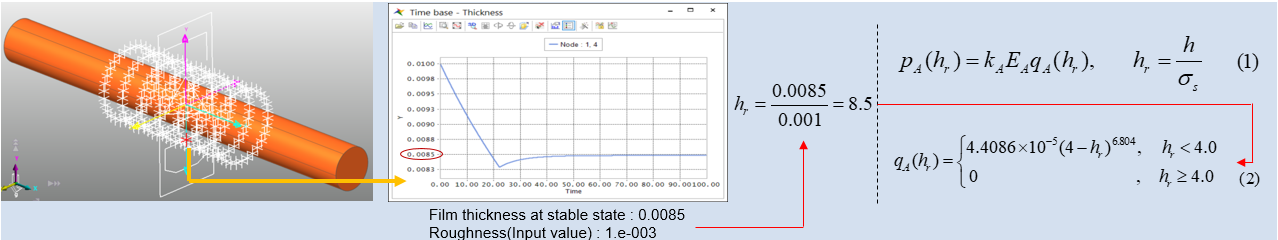

解算之后，EHD property的输出数据输出可以确定所选栅格的油膜厚度。在如上图位置的Grid上检查油膜厚度，可以看到随着时间的推移，油膜从0.01变薄到0.0085。利用输入的表面粗糙度和油膜厚度计算hr，静态状态的hr为8.5，由式（2）得到qA为0，结果由式（1）得到接触力pA为0。

模型处于“边界润滑”（Boundary Lubrication）状态，因为模型处于静止状态，不发生旋转。 边界润滑应该发生接触，由于没有发生接触，EHD中使用的初始值被认为是不适当的。如果输入任意较大的曲面粗糙度以产生接触，则可以获得预期的结果。
